Unifi Intercoms en Iprotect access control

Introductie

Veel bedrijven gebruiken Iprotect access control. Om gebruik te maken van de unifi intercoms en het openen van hekken en of deuren kan je de volgende handleiding gebruiken.

Benodigdheden

• Unifi access controller (mini,gatehub of doorcontroller)
• Unifi intercom
• Unifi G3 Access Reader

1 – Iprotect

Op een pluto controller kijk naar een vrij digitale input port, dit wordt aangegeven met de letter A, je hebt er meestal meerdere op een controller.

Geef deze input een naam met bijvoorbeeld intercom voordeur

2 – Unifi Access Controller

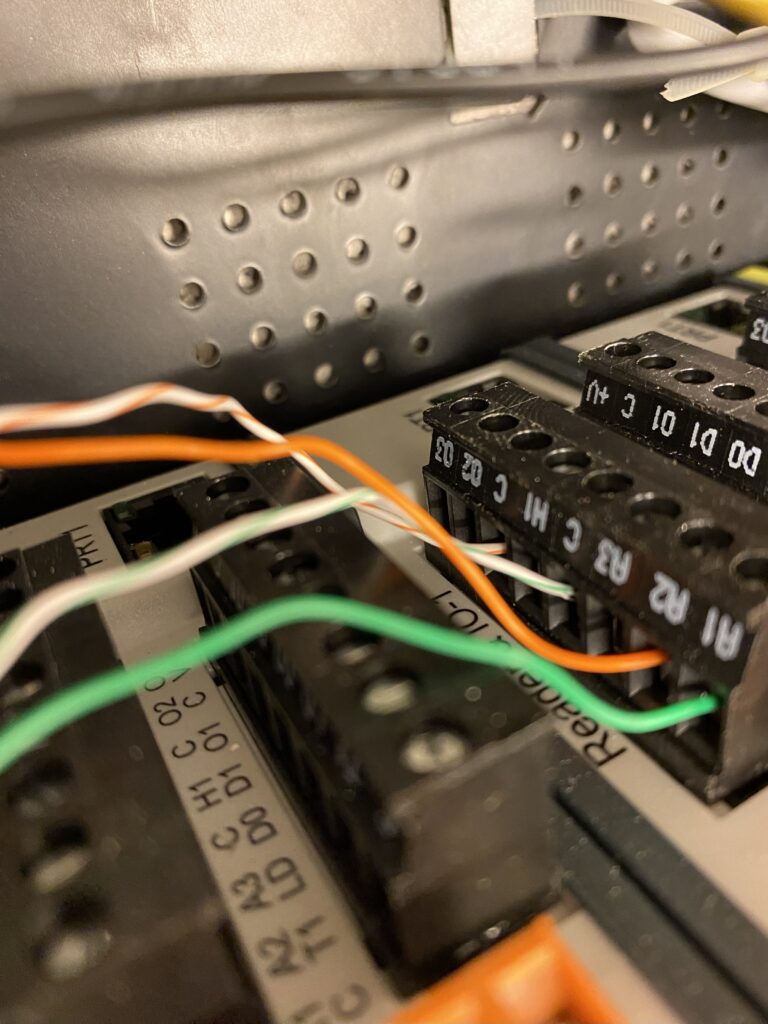

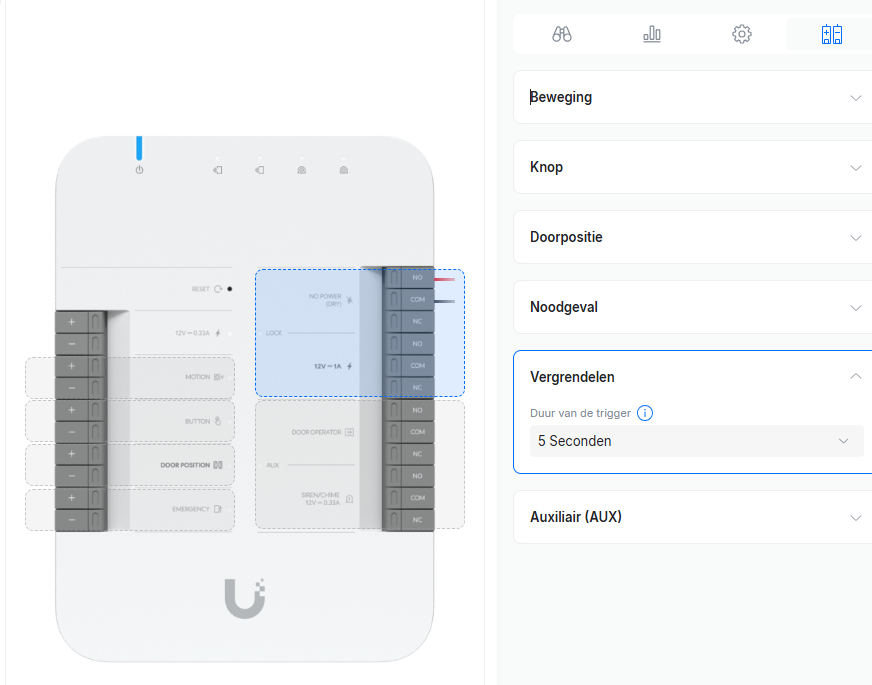

Verbind de 2 draden van de access controller op de Lock (vergrendel) Functie

1 draad gaat naar de C port op de pluto en de andere naar de Input A1 of A2.

Waarna je deze koppeling hebt gemaakt kan je de deur op ontgrendeld zetten, en zal je binnen Iprotect moeten zien dat het relais geactiveerd is.

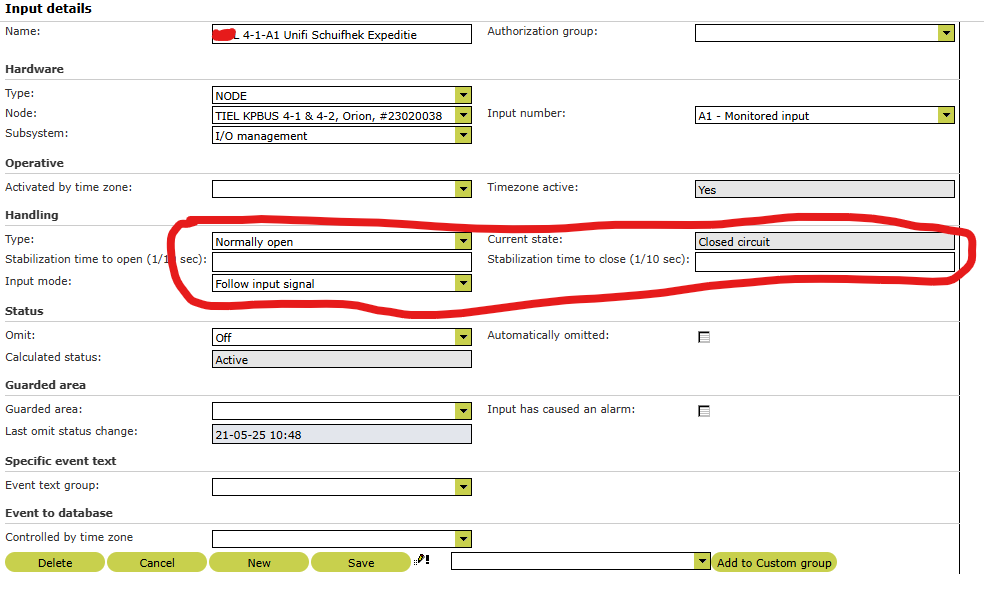

Binnen iprotect ga je naar Installatie -> Hardware -> Input daar klik je op de aangemaakt Input

Wanneer je de Unifi Access vergrendeld of ontgrendeld zal deze waarde van Current State veranderen tussen gesloten en open. Dan werkt de schakeling.

Actie Koppelen

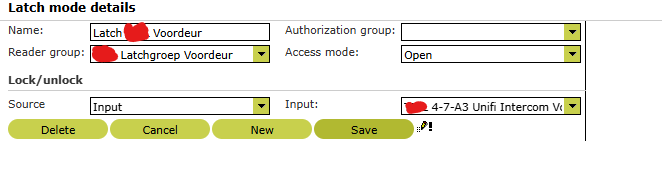

Om ervoor te zorgen dat de deur/hek of slagboom geopend kan worden door unifi access moeten we een Latch Groep aanmaken binnen Iprotect

Wanneer de latch groep is aangemaakt dan stel je de Lock/Unlock in op de aangemaakte Input. Je zet dan de source op Input en selecteert dan de aangemaakt input waar de Unifi Door Controller op is aangemaakt.

Wanneer dit gelukt is plaats je de Deur in de Reader group van de Latch Groep.

Hierna zal de intercom of access reader wanneer deze een unlock stuurt de deur/slagboom of hek openen.
